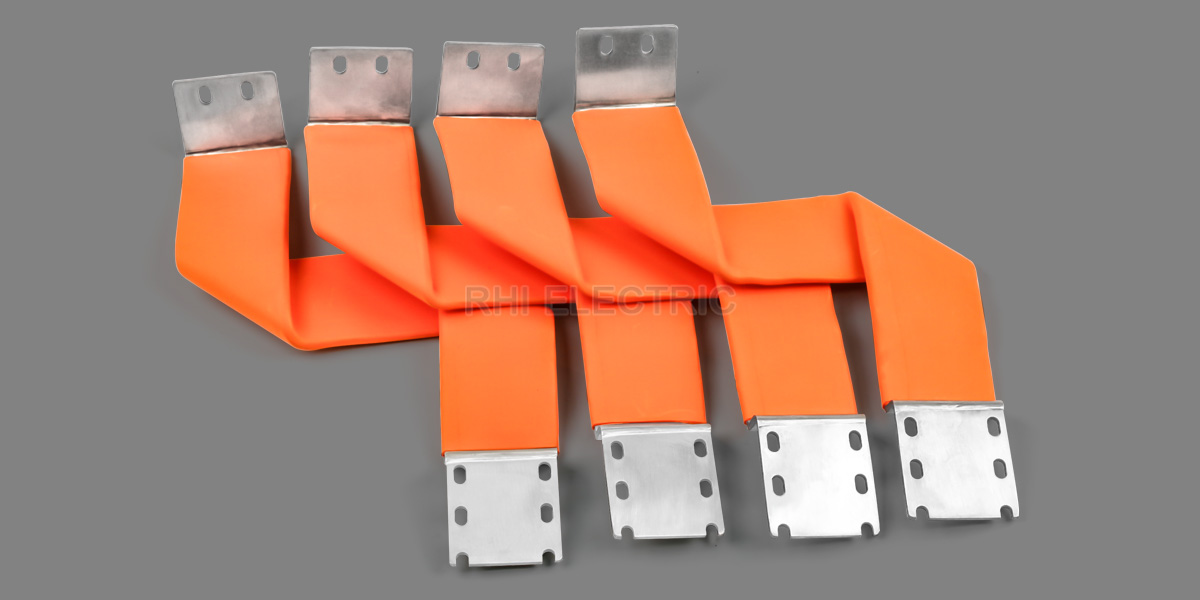

Flexible Batteriesammelschiene aus Aluminium für den EV-Antriebsstrang
Die flexible Sammelschiene verfügt über laminierte Aluminiumschichten mit diffusionsverschweißten Anschlüssen und sorgt für einen stabilen niedrigen Widerstand und eine starke mechanische Integrität. Die Aluminium-Sammelschiene bietet einen hohen elektrischen und thermischen Wirkungsgrad, widersteht Vibrationen und ist flexibel, um Wärmeausdehnungen auszugleichen. Geschützt durch eine Wärmeschrumpfisolierung ermöglichen diese Sammelschienen kompakte Anordnungen und gewährleisten eine langfristige, zuverlässige Stromverteilung in Batteriesätzen für Elektrofahrzeuge, Energiespeichersystemen und anderen anspruchsvollen neuen Energieanwendungen.
Die flexible Stromschiene ist um einen leitfähigen Kern aus 0,2 mm dicken Aluminiumstreifen aufgebaut und mit einem dicht geschrumpften PE/EVA-Schrumpfschlauch mit einer Wandstärke von 1,0–1,5 mm isoliert. Dieses Isolationsdesign ist auf die Herstellungsspezifikationen für elektrische Verbindungskomponenten im neuen Energiebereich abgestimmt und gewährleistet ein hohes Maß an Sicherheit und langfristige Zuverlässigkeit, wie unten beschrieben:
Flammhemmende Leistung:Der PE/EVA-Wärmeschrumpfschlauch erreicht die Flammschutzklasse UL 94 V-0 und erfüllt damit die Brandschutzanforderungen für EV-Batteriesysteme und elektrische Steuereinheiten, indem er die Flammenausbreitung unter Kurzschlussbedingungen wirksam begrenzt.
Isolationsleistung:Mit einer 1,0–1,5 mm dicken PE/EVA-Isolierschicht bietet die Sammelschiene eine stabile elektrische Isolierung, bietet einen Isolationswiderstand von ≥100 MΩ bei 1000 VDC und hält 2500 VAC für 5 Minuten unter Standardtestbedingungen (25 °C, 50 % relative Luftfeuchtigkeit) stand. Seine theoretische Durchschlagsfestigkeit von 18–37,5 kVAC bietet ausreichend Sicherheitsspielraum für den dauerhaften Betrieb in stark nachgefragten neuen Energie- und Elektroanwendungen.
Strukturelle Vorteile:Der Schrumpfschlauch schmiegt sich eng an die Oberfläche der flexiblen Stromschiene an und bildet so eine wirksame Barriere gegen Feuchtigkeit, Staub und andere Verunreinigungen, wodurch Kriechstrecken und Kurzschlussrisiken reduziert werden. Der 0,2-mm-Aluminium-Bandleiter sorgt für eine hohe elektrische Leitfähigkeit bei gleichzeitiger Flexibilität und ermöglicht eine bequeme Installation in kompakten neuen Energiesystem-Layouts.
Anwendungsbereich:Diese flexible Aluminium-Sammelschiene wurde für hochzuverlässige neue Energieverbindungsanwendungen entwickelt, darunter Batteriemodulverbindungen, interne Verkabelung von Leistungssteuereinheiten (PCUs) und Stromübertragungskomponenten in Energiespeichersystemen (ESS).
| Parameter | Isolationsfestigkeit | RoHS | Brennbarkeitsbewertung | Arbeitstemperatur | Isoliermaterial | Leitermaterial |
| Werte | 3500V | Qualifiziert | UL94 V-0 | -55~125°C | EVA/PE | T2 Kupfer/Aluminium |

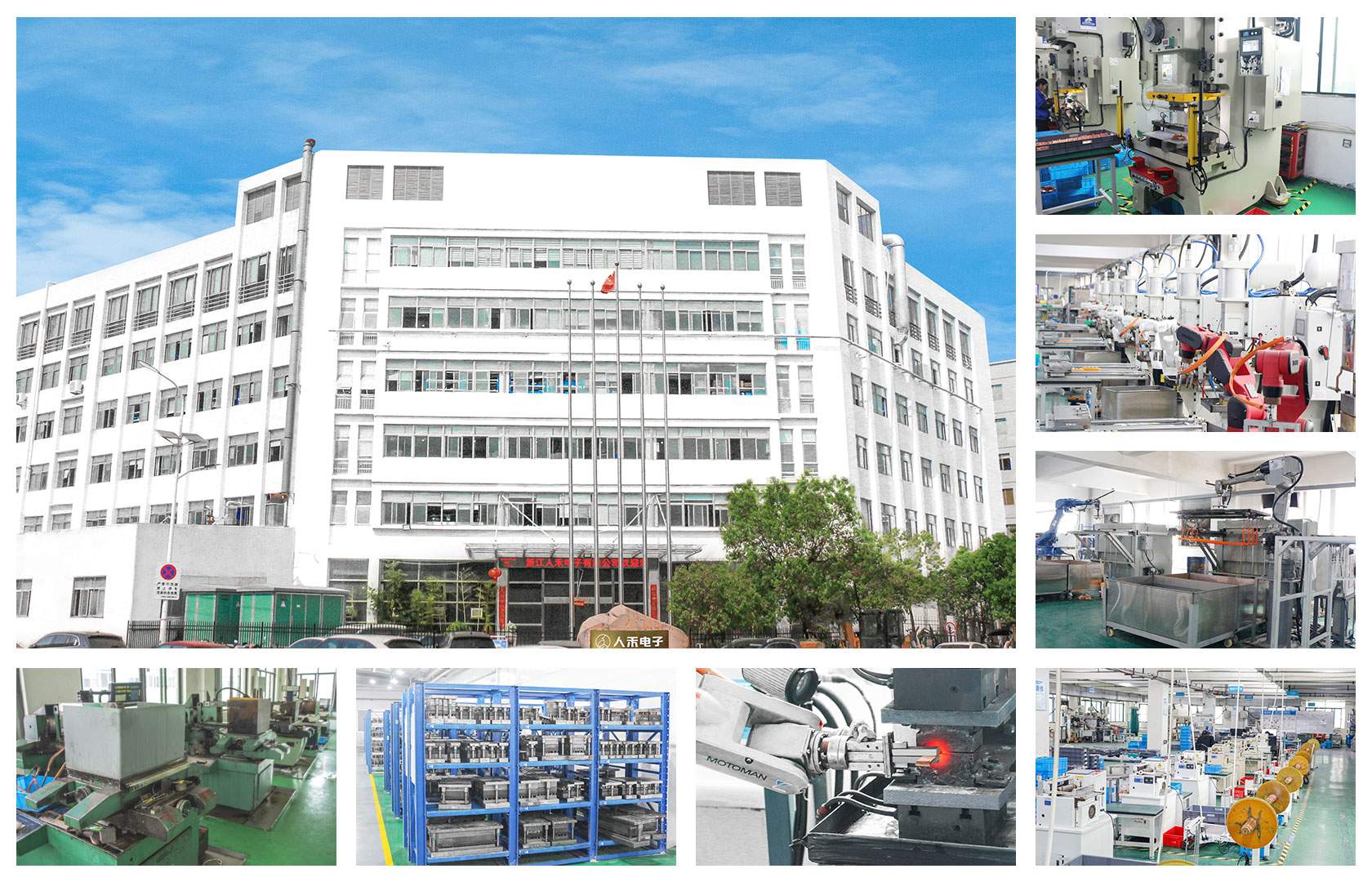

RHI Fertigungsstärke
RHI verfügt über mehrere international anerkannte Zertifizierungen, darunter RoHS, REACH, UL94 V-0, ISO 14001, ISO 45001 und IATF 16949. Mit über einem Jahrzehnt Erfahrung in der Herstellung neuer Energiesammelschienen ist RHI ein vertrauenswürdiger Tier-1-Lieferant für nationale und globale Märkte. Zu unseren Kunden zählen CATL im Bereich Energiebatteriesysteme, die Renault-Nissan-Allianz im Bereich Automobilanwendungen und Trinasolar im Bereich Energiespeicherung. RHI ist außerdem ein globaler Partner von XPENG Motors, während BYD Lieferantenaudits abgeschlossen und RHI als qualifizierten Lieferanten zugelassen hat – was unsere technische Stärke, gleichbleibende Qualität und langfristige Partnerschaftsfähigkeit unterstreicht.
